型號
性能 |
S-120-12 |
S-120-15 |
S-120-24 |
S-120-48 |
| 直流輸出電壓 |
12V |
15V |
24V |
48V |
| 輸出電壓容差(注2) |
±1% |
±1% |
±1% |
±1% |
| 額定輸出電流 |
10A |
8A |
5A |
2.5A |
| 輸出電流范圍 |
0-10A |
0-8A |
0-5A |
0-2.5A |
| 紋波及噪音(注3) |
120mVp-p |
125mVp-p |
150mVp-p |
150mVp-p |
| 進線穩定度(注4) |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| 負載穩定度(注5) |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| 直流輸出功率 |
120W |
120W |
120W |
120W |
| 效率 |
80% |
81% |
83% |
84% |
| 直流電壓可調范圍 |
±10% |
±10% |
±10% |
±10% |
| 輸入電壓范圍 |
88～132VAC/ 176～264VAC由開關選擇 47～63Hz；255～370VDC |
| 輸入電流 |
2.6A/115V 1.3A/230V |
| 沖擊電流 |
冷啟動電流 30A/115V 60A/230V |
| 漏電流 |
<1mA/240VAC |
| 過載保護 |
105%～150%類型：TOLDBACK 復位：自動恢復 |
| 過電壓保護 |
…… |
| 高溫保護 |
…… |
| 溫度系數 |
±0.03%℃(0～50℃) |
| 啟動、上升、保持時間 |
200ms,50ms,20ms |
| 抗震性 |
10～500Hz,2G 10min./1周期,時長60分,各軸 |
| 耐壓性 |
輸入輸出間：1.5KvAC 輸入與外殼:1.5KvAC 輸出與外殼:0.5KvAC |
| 隔離電阻 |
輸入輸出間：輸入與外殼，輸出與外殼：500VDC/100MΩ |
| 工作溫度、濕度 |
-10℃～+60℃，20%～90%RH |
| 存儲溫度、溫度 |
-20℃～+85℃,10%～95RH |

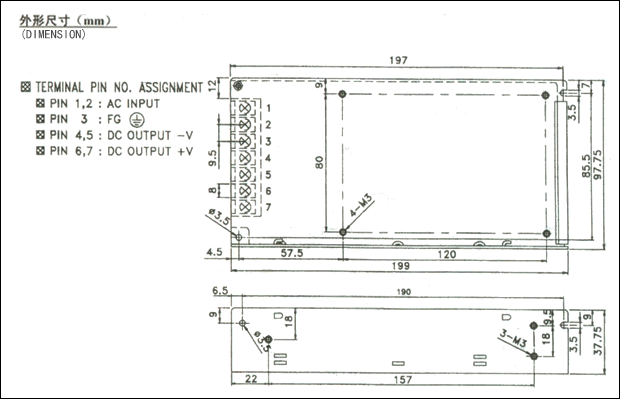

| 外形尺寸 |
199*98*38mm |
| 重量 |
0.66Kgs |
| 安全標準 |
UL1012 TUV按60950（IEC950，UL1950）認證 |
| EMC標準 |
CLSPR22(按55022),IEC801-2、3、4，IEC555-2認證 |
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz 用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。
6、C2、3、6必須拆除。 |
